Systeme aus der III/V-Elektronik
Unser EntwicklungsZentrum stellt Prototypen und Forschungsmuster her, die u. a. die Technologie der elektronischen Bauteile des FBH für spezifische Anwendungsgebiete nutzbar machen.
Handliche Plasmaquelle im 2,45 GHz-ISM-Band
Die atmosphärische Plasmaquelle besteht aus einem Mikrowellen-Leistungsoszillator, einem Resonator zur Plasma-Anregung und der Ansteuerelektronik, die gemeinsam in einem kompakten Gehäuse integriert sind. Die Zufuhr des Plasma-Mediums (Luft, Sauerstoff, Argon, …) sowie des Kühlmediums ist so flexibel realisiert, dass die Quelle sowohl händisch (z.B. in der Medizin) wie auch in Produktions- oder Prozessmaschinen (z.B. Druckindustrie, Beschichtungsanlagen) integriert werden kann. Sie erreicht eine Leistung um die 20 W.

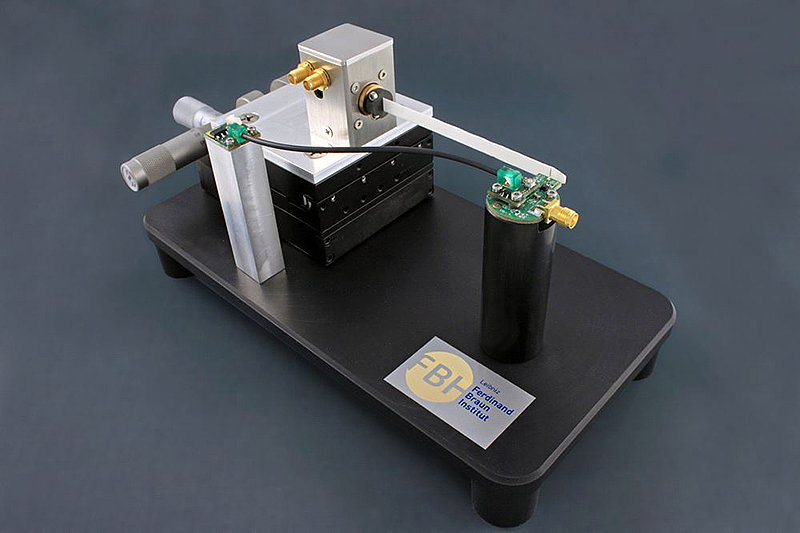

Potentialfreier Tastkopf – Prototyp
Wir haben das Grundprinzip für einen potentialfreien differentiellen Tastkopf demonstriert. Dieser kann beispielsweise bei der Diagnose im Kfz-Motorraum oder zur Charakterisierung von hocheffizienten Leistungsverstärkern für die Mobilfunkkommunikation eingesetzt werden.
Mit diesem Messadapter für Oszilloskope können differentielle elektrische Signale im Frequenzbereich von DC bis über 1 GHz galvanisch getrennt gemessen werden, auch wenn die zu messende differentielle Spannung von einer hohen Gleichtaktspannung überlagert ist.

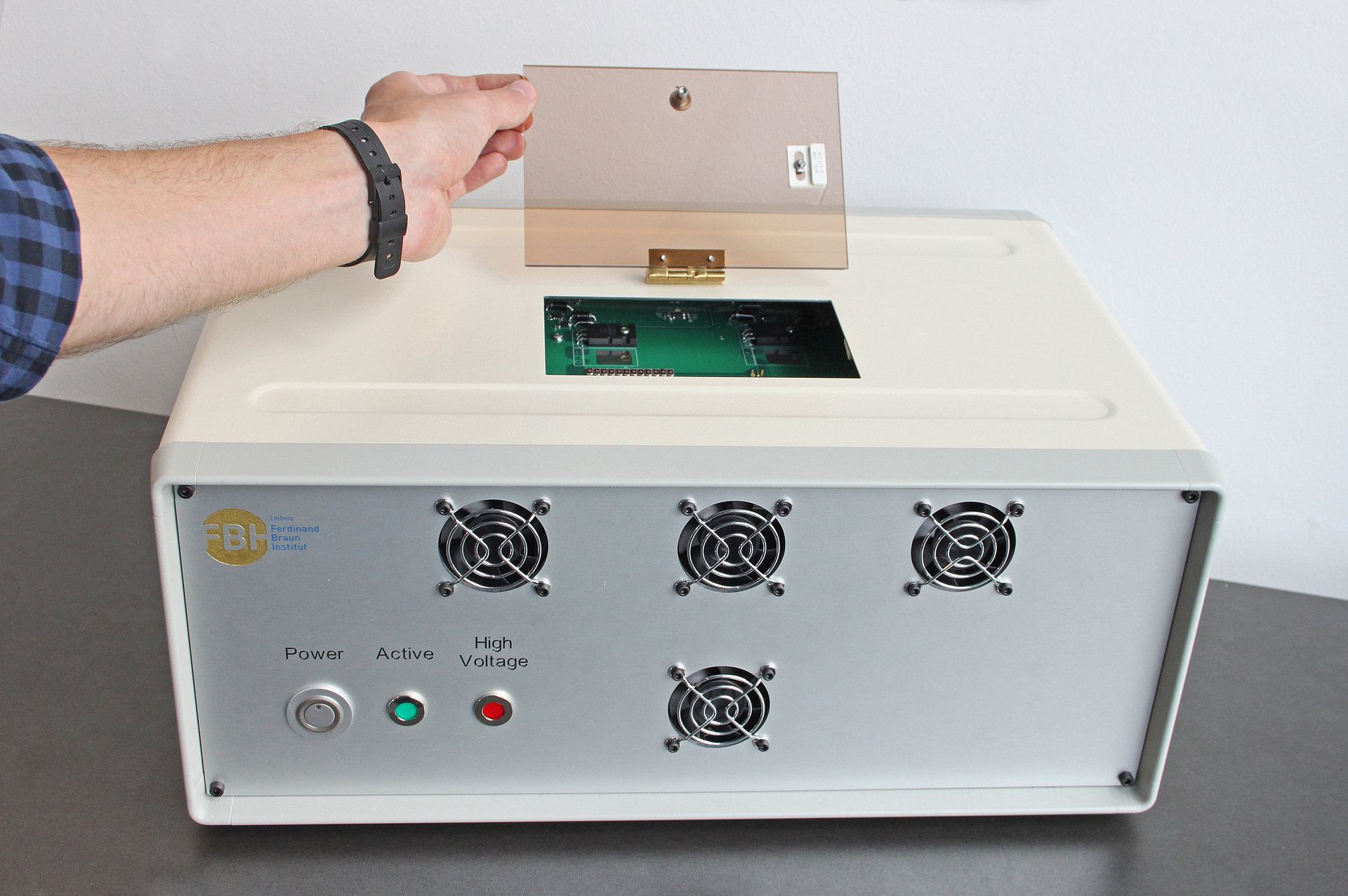

Messsystem zur Messung gepulster Transistorkennlinien bei Strömen mit weit über 100 A
Für die Charakterisierung unserer Hochleistungstransistoren wurde ein kompaktes Messsystem entwickelt. Das System eignet sich besonders gut für die Analyse dynamischer und thermischer Eigenschaften von GaN-FETs.
Bei der automatisierten Messung wird die Gate-Spannung konstant gehalten, während die Drainspannung gepulst eingeschaltet wird. Während des Pulses wird der Drainstrom in bestimmten Zeitintervallen gemessen. Dieses Vorgehen wird schrittweise bis zum anvisierten Spannungswert über ein vorher festgelegtes Intervall der Gate-Spannung wiederholt.
Das Gerät verfügt außerdem über eine Substratheizung, sodass temperaturabhängige Pulsmessungen möglich sind. Dank der am FBH entwickelten passgenauen Software können vielfältige Parameter flexibel eingestellt und Messdaten schnell erfasst werden.
